Machine de positionnement visuel pour le positionnement de la boîte cadeau haut de gamme

haute précision

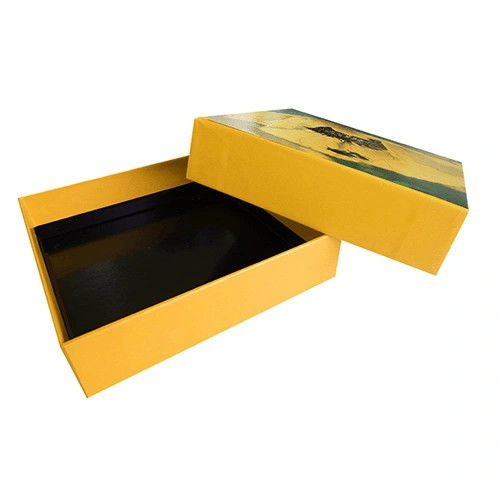

Une série de produits LY-485, Les pièces d'alimentation Feida, de collage et de bande transporteuse utilisent un entraînement servo indépendant. La partie de positionnement adopte un bras robotique YAMAHA et une caméra pour positionner visuellement la boîte intérieure, ce qui permet d'obtenir une grande précision pour les boîtes rigides, les boîtes de type livre, les boîtes tiroirs, les boîtes de forme irrégulière. Il convient à une variété de boîtes cadeaux de haute qualité qui nécessitent un collage, comme les boîtes de téléphone, les boîtes de cosmétiques, les boîtes à bijoux, les boîtes à montres, les boîtes à vin, les boîtes à cigarettes, etc.

1. Il adopte un système d'alimentation automatique de papier à haute vitesse, contrôlé pneumatiquement, et sa structure est simple et raisonnable.

2. Le nouveau grattoir en cuivre coopère plus étroitement avec le caoutchouc, évitant efficacement l'enroulement du papier, et le grattoir en cuivre est plus durable.

3. Le système d'alimentation et de positionnement du papier adopte un dispositif de contrôle photoélectrique de haute précision importé pour rendre l'emplacement du papier et du carton plus précis.

4. Il adopte le contrôle PLC, une opération simple, les problèmes sont affichés directement sur l'IHM, ce qui aide l'opérateur à résoudre facilement le problème.

Alimentateur

1. Alimentateur contrôlé par moteur servo
2. Fonction de retournement de l'alimentation papier
3. Vannes de contrôle pneumatiques à vide de grand diamètre
4. Le rouleau de pression en caoutchouc pour l'alimentation du papier
5. Plateforme antistatique pour le papier
6. La fonction de levage automatique pour la pile d'alimentation
7. Arrêt automatique de la pile d'alimentation lorsque le papier supérieur est en position Alimentateur contrôlé par moteur servo

Positionnement

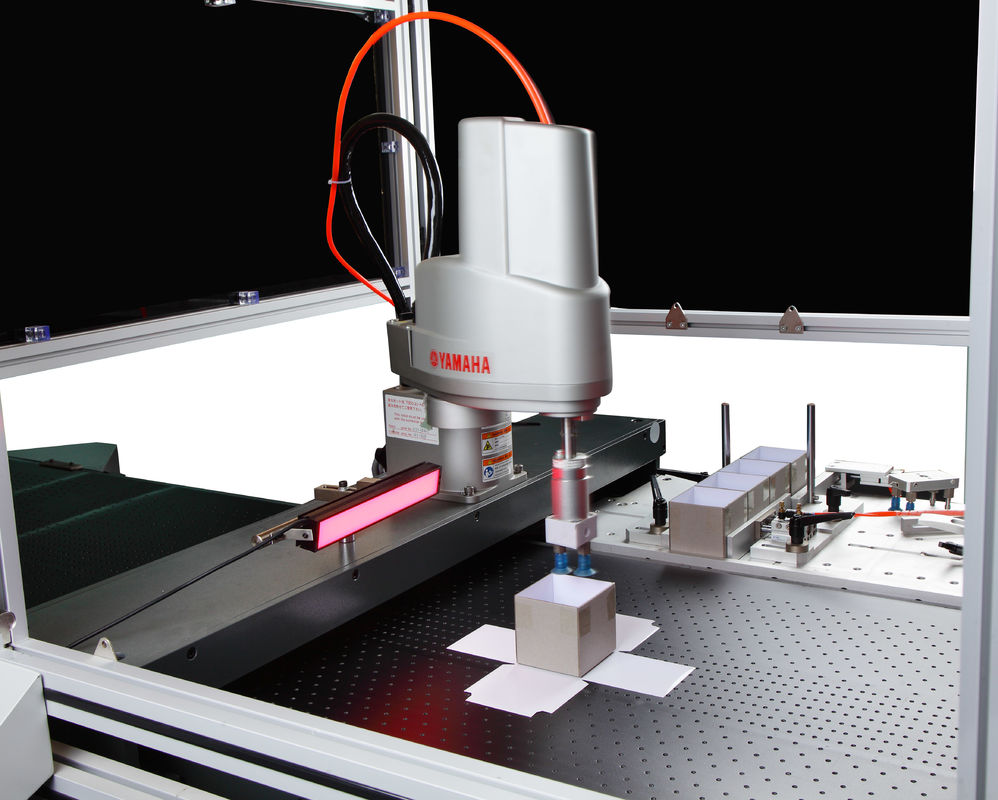

1. Bras robotique SCARA (Selective Compliance YAMAHA) pour le repérage de la boîte en carton gris

2. Caméra Balser allemande avec objectif Kowa japonais dans un système de suivi de 10 millions de pixels

3. Double caméra avec bobine XY pour le positionnement.

Caractéristiques du produit :

Utilisation de deux caméras industrielles de cinq mégapixels et d'un bras robotique YAMAHA pour le positionnement, haute précision de positionnement (±0,1 mm).

Taux de production élevé, vitesse de production de boîtes rigides jusqu'à 25-35 pièces/min ; vitesse de fabrication de boîtes et de produits montés jusqu'à 20-30 pièces/min.
Utilisation d'un système de contrôle homme-machine indépendant, temps de transfert de machine court, changement de version rapide.
Alimentation stable, n'aspire pas facilement les doubles feuilles, réduit le taux de rejet des produits.
Module de collage et de positionnement indépendant, peut être associé en option à une machine à coller les coins, une machine à fabriquer des boîtes à panneaux assemblés, une machine pneumatique et une machine à fabriquer des boîtes, etc. pour produire des boîtes rigides, des boîtes montées, des boîtes à rabats et des boîtes à fenêtres ouvertes. Il est robuste et évolutif pour les futurs produits.

Spécification
