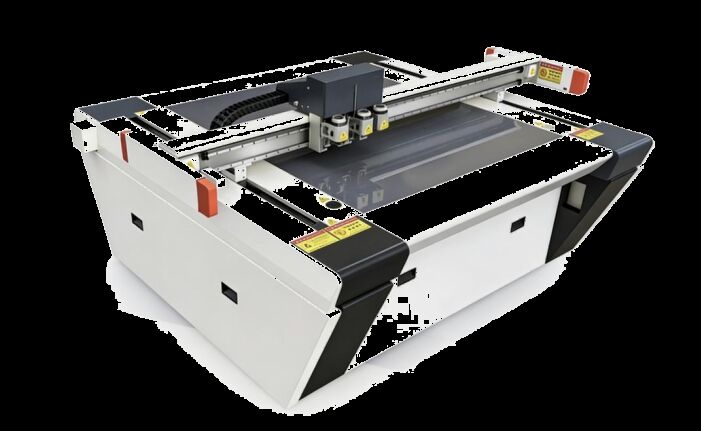

Machine de découpe de matériaux flexibles non métalliques sans matrice LY-RK03-1113 (machine de fabrication d'échantillons)
LY-RK03-1113 est une machine de découpe de matériaux flexibles sans matrice et non métallique conçue spécifiquement pour la fabrication d'échantillons et la production personnalisée en petits lots dans l'industrie de l'emballage. Il prend en charge une large gamme de matériaux, notamment le carton gris, le carton, le carton ondulé et l'EVA, avec une épaisseur de coupe maximale de 50 mm et une précision de travail de ±0,05 mm. La vitesse de production atteint jusqu'à 1 500 mm/s, répondant pleinement aux besoins du marché actuel de l'emballage, diversifié et rapide. Convient à la fabrication de boîtes d'emballage et d'échantillons de papier, ainsi qu'à la production en petits lots.
Cette machine adopte un système de servocommande haut de gamme et ne nécessite aucun moule de découpe. La conception multifonction intègre les processus de découpe, de rainage, de rainurage et de demi-coupe dans une seule machine. Trois têtes de travail à entraînement indépendant permettent à plusieurs outils de fonctionner en continu, avec des modules d'outils interchangeables, permettant à une machine de gérer diverses applications sans recalibrage manuel.
Le système de réglage automatique des outils intégré prend en charge l'étalonnage en une seule touche et la compensation de longueur après le changement d'outil, garantissant un changement rapide et une haute précision. Le système de transmission servo-entraîné de haute précision offre des bords propres et sans bavures avec une précision de positionnement allant jusqu'à ± 0,05 mm. L'optimisation intelligente du chemin permet un traitement rapide, raccourcissant le cycle de fabrication des échantillons et permettant une réponse rapide aux demandes d'échantillons des clients. Les composants clés sont protégés contre la poussière, ce qui entraîne de faibles taux de défaillance et une maintenance de routine simple.
Principales fonctionnalités
- Conçu spécifiquement pour la fabrication d'échantillons et la production personnalisée en petits lots dans l'industrie de l'emballage et de l'impression.
- Cette machine dispose d'un système de servocommande haut de gamme et ne nécessite aucun moule de découpe.
-
Il est compatible avec une large gamme de matériaux, notamment le carton gris, le carton, le carton ondulé, l'EVA, etc.
-
La conception multifonction intègre la découpe, le rainage, le rainurage et la demi-coupe, ce qui en fait une machine adaptée à de multiples applications. Il est idéal pour la fabrication de boîtes d’emballage et d’échantillons de papier, et prend également en charge la production en petits lots.
Caractéristiques
|
|
Le cadre en acier intégré est soudé à partir d'acier épais à haute teneur en carbone, garantissant ainsi l'absence de déformation ou de vibration lors d'un fonctionnement à grande vitesse à long terme. Il offre des performances mécaniques stables, garantissant la précision de coupe et la longévité de la machine.
|
|
|
Système d'aspiration intégré qui active intelligemment les zones de vide en fonction de la taille du matériau, offrant un maintien plus fort et plus uniforme et améliorant considérablement la planéité de la feuille. Il empêche le soulèvement et le déplacement des bords et convient aux planches fines et épaisses.
|
|
|
Trois têtes de travail à entraînement indépendant permettent à plusieurs outils de fonctionner en continu et les outils sont interchangeables entre les modules. Ainsi, une seule machine gère la découpe, le rainage, le rainurage et le traçage. Avec une épaisseur de coupe maximale de 50 mm, la machine est compatible avec le carton ondulé, le carton gris, le carton, la mousse fine, le cuir et d'autres matériaux en feuille, répondant ainsi aux besoins quotidiens de fabrication d'échantillons.
|
|
|
Le système de réglage automatique des outils intégré permet un réglage automatique et une compensation de longueur en une seule touche après un changement d'outil, ne nécessitant aucun étalonnage manuel. Cela garantit un changement rapide avec une haute précision. Le système de transmission servo-entraîné de haute précision offre une précision de coupe jusqu'à ± 0,05 mm et produit des bords propres et sans bavures.
|
|
|
Vous pouvez importer directement des fichiers CAO, AI ou DXF et générer des chemins de découpe en un seul clic, permettant à la machine de découper n'importe quelle forme complexe sans courbe d'apprentissage.
|
|
|
Les composants clés sont protégés contre la poussière et les débris, ce qui entraîne de faibles taux de défaillance et une maintenance de routine simple. De plus, la faible consommation d'énergie garantit un fonctionnement respectueux de l'environnement et rentable. L'optimisation intelligente du chemin permet un traitement rapide, raccourcissant le cycle de fabrication des échantillons et permettant une réponse rapide aux demandes d'échantillons des clients.
|
Exemples de fonctions
|
|

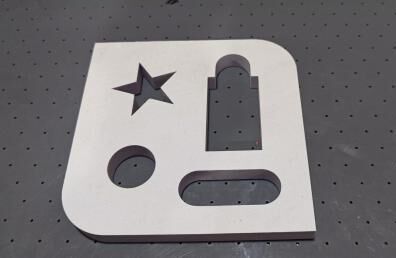

1. Rainurage (V/U-Groove)
Rainurage V/U commutable, formage en une étape pour les matériaux rigides et souples.
|
|
|
2. Découpe à moitié découpée
Découpe à moitié coupée, coupe la couche supérieure uniquement pour des pièces faciles à déchirer et à connecter.
|
|
|

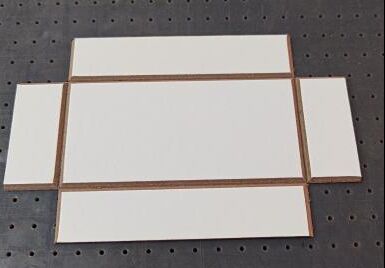

3. Rainage
Rainage uniforme, pas de fissures ni de plis lors du pliage.
|
|
|

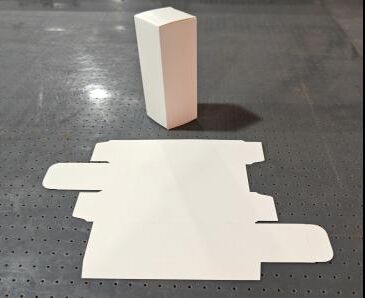

4. Découpe complète
Aucun moule requis, découpe précise et complète, convient pour l'échantillonnage en petits lots. Découpe de haute précision sans froissement sur papier fin et sans éclatement des bords sur papier épais.
|
|
|
5. Découpe EVA
Coupeur spécial antiadhésif, coupe EVA lisse et propre.
|
|
|
6. Découpe de carton ondulé
Découpe, rainage et rainurage intégrés pour une reproduction précise des structures de cartons.
|
|
|
7. Découpe d'étiquettes adhésives
Découpe en profondeur contrôlée avec précision qui coupe uniquement le papier de face et la couche adhésive tout en laissant le revêtement intact.
|
|
|
8. Découpe de mousse
Capable de couper de haute précision des formes de contour complexes, convient pour divers traitements d'inserts d'emballage.
|
Spécifications techniques
|
Vitesse de travail MAX
|
1500 mm/s
|
|
Vitesse de coupe MAX
|
1200 mm/s
|
|
Précision de travail
|
±0,05 mm
|
|
Épaisseur de la pièce à travailler
|
50mm
|
|
Taille de travail efficace
|
L1100mm*L1300mm
|
|
Alimentation
|
380 V ± 10 %
|
|
Puissance totale
|
5,5 kW
|
|
Dimension de la machine
|
L2100*L2480*H1200mm
|
Sélection de la liste de contrôle de configuration
1, configuration standard
|
|
Nom
|
Introduction
|
|
|
Système de contrôle de mouvement
|
Système de contrôle de mouvement haute vitesse à 6 axes haut de gamme : propriété intellectuelle exclusive, mouvement précis de la tête de coupe, mouvement courbe fluide.
|
|
|
Couteau oscillant électrique haute fréquence
|
Moteur Maxon haute fréquence intégré, vitesse jusqu'à 18 000 tr/min, équipé d'une lame en acier tungstène spécialement trempé. Coupe facilement divers matériaux durs et épais (par exemple, carton ondulé, carton nid d'abeille, carton KT, carton mousse PVC) avec une vitesse rapide, des bords lisses et nets.
|
|
|
Outil de couteau de déplacement
|
Convient aux matériaux d'une épaisseur ≤ 5 mm. Vitesse de coupe plus rapide par rapport au couteau oscillant.
|
|
|
Jeu de roues à rainer
|
Quatre roues de rainage de différentes largeurs disponibles. Crée des plis parfaits sur divers cartons ondulés et cartons. Roue de rainage en PVC en option pour le rainage du PVC.
|
|
|
Stylo traceur
|
Un stylo neutre et un stylo à base d'huile. Utilisé pour dessiner sur des matériaux en papier/carton et pour le débogage de précision de la machine.
|
|
|
Port de transmission Ethernet
|
Transmission de données flexible et stable, forte extensibilité d'automatisation. Prend en charge la mise à niveau et la maintenance à distance et permet le contrôle de la machine et l'appel de fichiers au sein d'un réseau local.
|
|
|
Contrôleur de circuit intégré
|
Contrôleur de circuit intégré haute performance (pas une carte enfichable de carte mère d'ordinateur). Peut être connecté à n’importe quel ordinateur ordinaire (y compris les ordinateurs portables) – pas besoin d’un PC dédié haut de gamme. Si l'ordinateur tombe en panne, il peut être facilement remplacé par un ordinateur ordinaire pour faire fonctionner la machine.
|
|
|
Protection de sécurité
|
Conception anti-collision de sécurité Simple et élégante. Dispositif de barrière immatérielle infrarouge intégré avec réponse sensible, garantissant la sécurité de l'opérateur et un fonctionnement fiable de la machine.
|
|
|
Plaque en aluminium nid d'abeille de qualité aéronautique + table de travail en PVC poreux
|
Première utilisation dans l'industrie d'une plaque d'aluminium en nid d'abeille de qualité aéronautique : robuste, résistante aux intempéries, haute planéité, ne se déforme pas facilement sous de lourdes charges. Circulation de l'air fluide grâce à la structure interne en nid d'abeille. Aspiration zonale sous vide en option – fort débit d’air et force de maintien élevée. La table de travail en PVC poreux donne de meilleurs résultats de rainage.
|
|
|
Écran tactile
|
Réglage numérique et stockage prédéfini de la profondeur et de la pression du couteau via l'écran tactile. Définissez divers paramètres de coupe pour un contrôle pratique de la machine.
|
|
|
Module de pompe à air
|
Le puissant module de pompe à air sous vide maintient fermement le matériau sur la table de travail, permettant un traitement personnalisé du produit via le système de contrôle de mouvement.
|
|
|
Module de positionnement laser
|
Le module de positionnement à double curseur permet une découpe rapide et précise des matériaux imprimés à l'aide d'un positionnement manuel en deux points.
|
|
|
Détection de la table de travail
|
Détection automatique des données de planéité de la table de travail via le module de détection de la table de travail. Retour au centre de contrôle pour une compensation de précision de la plate-forme, permettant d'obtenir une planéité constante.
|
2.Configuration standard机械选配表
|
|
Nom
|
Introduction
|
|
|
Outil de rainurage pour planche grise
|
Spécialement conçu pour rainurer les panneaux gris. Multi-angle réglable : 0° ~ 135° librement réglable.
|
|
|
Outil de rainurage du carton
|
Conçu pour rainurer le carton. Auto-adaptatif à la table de travail, avec conception anti-pénétration. Réalise facilement des rainurages de haute précision pour le carton.
|
|
|
Outil de rainurage V-CUT
|
Sprend en charge les rainures pour les panneaux en nid d'abeille, les panneaux KT et de nombreux autres matériaux, avec un angle réglable de 0° à 120°
|
|
|
Outil de rainurage de cadre photo
|
Rainurage fixe à 90°, spécifique pour cadres photos, plaques flexibles, panneaux insonorisants, etc. pour rainurage à angle 90°.
|
|
|
Outil Kiss-Cut
|
Conçu pour la découpe par baiser (pénétration partielle) de matériaux autocollants, de films publicitaires rétroéclairés, etc. Lorsqu'il est utilisé avec un système d'enregistrement de caméra de précision, des formes irrégulières complexes peuvent être facilement découpées.
|
|
|
Outil vibrant de 5 mm
|
Outil de coupe par vibration de mousse avec course de vibration de 2 mm, spécialement conçu pour couper des matériaux en mousse jusqu'à 50 mm d'épaisseur, tels que la mousse perlée EPE, la mousse EVA, l'éponge, etc.
|
|
|
Système d'enregistrement de caméra
|
Découpe rapide et précise des documents imprimés via le système d'enregistrement de la caméra. Le module de tri des tâches QR intégré permet la configuration automatisée des tâches pour la production en petits lots de différents lots de produits.
|
|
|
Table d'opération séparée
|
Une table d'opération indépendante pour un placement pratique d'un ordinateur.
|
