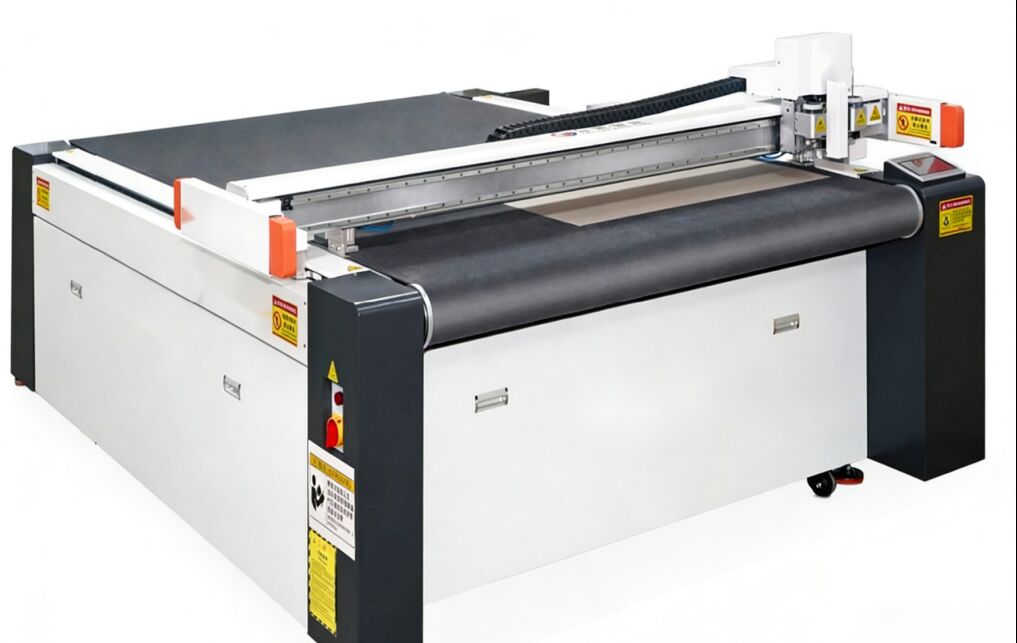

LY-PK-1816RM Machine de découpe sans matrice pour matériaux flexibles non métalliques, échantillonneur de précision pour matériaux flexibles, efficacité

Le cadre en acier intégré est soudé à partir d'acier à haute teneur en carbone épaissi, garantissant aucune déformation ni vibration lors d'un fonctionnement à haute vitesse à long terme. Il offre des performances mécaniques stables, garantissant la précision de coupe et la longévité de la machine.

Système d'aspiration intégré qui active intelligemment les zones de vide en fonction de la taille du matériau, offrant une tenue plus forte et plus uniforme et améliorant considérablement la planéité de la feuille. Il empêche le soulèvement et le décalage des bords, et convient aux panneaux fins et épais.

Deux têtes de travail entraînées indépendamment permettent à plusieurs outils de fonctionner en continu, et les outils sont interchangeables entre les modules. Ainsi, une seule machine gère la coupe, le rainage, le rainurage et le traçage. Avec une épaisseur de coupe maximale de 50 mm, la machine est compatible avec le carton ondulé, le carton gris, le carton, la mousse fine, le cuir et d'autres matériaux en feuille, répondant aux besoins quotidiens de fabrication d'échantillons.

Emballage et expédition

Le système de réglage automatique des outils intégré permet un réglage automatique en une seule touche et une compensation de longueur après un changement d'outil, ne nécessitant aucun calibrage manuel. Cela garantit un changement rapide avec une haute précision. Le système de transmission servo de haute précision offre une précision de coupe allant jusqu'à ±0,05 mm et produit des bords nets et sans bavures.

Vous pouvez importer directement des fichiers CAO, IA ou DXF et générer des tracés de coupe en un clic, permettant à la machine de couper n'importe quelle forme complexe sans courbe d'apprentissage.

Emballage et expédition

Les composants clés sont protégés contre la poussière et les débris, ce qui entraîne de faibles taux de défaillance et une maintenance de routine simple. De plus, la faible consommation d'énergie assure un fonctionnement respectueux de l'environnement et économique. L'optimisation intelligente des tracés permet un traitement rapide, raccourcissant le cycle de fabrication des échantillons et permettant une réponse rapide aux demandes d'échantillons des clients.

1. Rainurage (rainure en V/U)

Rainurage en V/U commutable, formation en une étape pour matériaux rigides et souples.

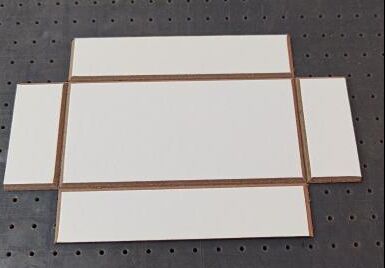

2. Découpe à la demi-matrice

Découpe à la demi-matrice, coupe uniquement la couche supérieure pour un déchirement facile et des pièces de connexion.

3. Rainage

Rainage uniforme, sans craquement ni froissement lors du pliage.

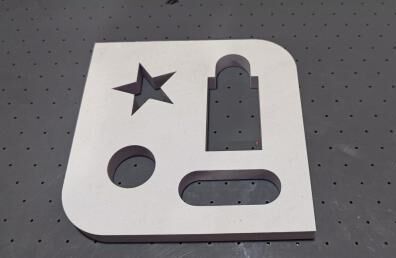

4. Découpe à la matrice complète

Aucune matrice requise, découpe précise traversante, adaptée à l'échantillonnage en petites séries. Coupe de haute précision sans froissement sur papier fin et sans éclatement des bords sur papier épais.

5. Coupe EVA

Cutter anti-adhésif spécial, coupe EVA lisse et propre.

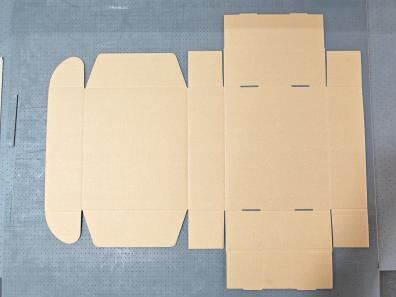

6. Coupe de carton ondulé

Coupe, rainage et rainurage intégrés pour une reproduction précise des structures de carton.

7. Coupe d'étiquettes adhésives

Découpe à profondeur contrôlée avec précision qui traverse uniquement le papier de surface et la couche adhésive tout en laissant le support intact.

8. Coupe de mousse

Capable de découper avec une haute précision des formes de contour complexes, adaptée au traitement d'inserts d'emballage variés. Spécifications techniques

Introduction

Outil de rainurage pour carton gris

Spécifiquement conçu pour le rainurage du carton gris. Angle réglable : 0° ~ 135° réglable librement.

Couteau oscillant électrique haute fréquence

Moteur Maxon haute fréquence intégré, vitesse jusqu'à 18 000 tr/min, équipé d'une lame en acier tungstène spécialement durcie. Coupe facilement divers matériaux durs et épais (par exemple, carton ondulé, carton nid d'abeille, panneau KT, panneau mousse PVC) avec une vitesse rapide, des bords lisses et nets.

Outil de couteau de traînage

Convient aux matériaux d'une épaisseur ≤5 mm. Vitesse de coupe plus rapide par rapport au couteau oscillant.

Jeu de roues de rainage

Emballage et expédition

Stylo traceur

Un stylo neutre et un stylo à base d'huile. Utilisés pour le dessin sur matériaux papier/carton, et pour le débogage de précision de la machine.

Port de transmission Ethernet

Système d'enregistrement par caméra

Contrôleur de circuit intégré

Système d'enregistrement par caméra

Protection de sécurité

Emballage et expédition

Table de travail en plaque d'aluminium nid d'abeille de qualité aéronautique + PVC poreux

Emballage et expédition

Écran tactile

Réglage fin numérique et stockage de préréglages pour la profondeur et la pression du couteau via l'écran tactile. Réglage de divers paramètres de coupe pour un contrôle pratique de la machine.

Module de pompe à air

Module de pompe à air à vide puissant maintient fermement le matériau sur la table de travail, permettant un traitement personnalisé des produits via le système de contrôle de mouvement.

Module de positionnement laser

Le module de positionnement à double curseur permet une découpe rapide et précise des matériaux imprimés grâce au positionnement manuel à deux points.

Détection de la table de travail

Détection automatique des données de planéité de la table de travail via le module de détection de la table de travail. Retour au centre de contrôle pour la compensation de précision de la plateforme, obtenant une planéité constante.

2. Configuration standard


Introduction

Outil de rainurage pour carton gris

Spécifiquement conçu pour le rainurage du carton gris. Angle réglable : 0° ~ 135° réglable librement.

Outil de rainurage pour carton

Conçu pour le rainurage du carton. Auto-adaptatif à la table de travail, avec conception anti-pénétration. Permet facilement un rainurage de haute précision pour le carton.

Outil de rainurage V-CUT

Prend en charge le rainurage pour le carton nid d'abeille, le panneau KT et de nombreux autres matériaux, avec un angle réglable de 0° à 120°.

Outil de rainurage pour cadre photo

Rainurage fixe à 90°, spécifiquement pour les cadres photo, les plaques flexibles, les panneaux insonorisants, etc. pour le rainurage à angle de 90°.Outil de découpe par baisage

Conçu pour la découpe par baisage (pénétration partielle) des matériaux auto-adhésifs, des films rétroéclairés publicitaires, etc. Utilisé avec un système d'enregistrement de caméra de précision, des formes complexes irrégulières peuvent être découpées facilement.

Outil de vibration 2 mm

Outil de coupe par vibration pour mousse avec course de vibration de 2 mm, spécialement conçu pour couper des matériaux en mousse jusqu'à 50 mm d'épaisseur, tels que la mousse de perle EPE, la mousse EVA, l'éponge, etc.

Système d'enregistrement par caméra

Coupe rapide et précise des matériaux imprimés grâce au système d'enregistrement par caméra. Le module intégré de tri des tâches QR permet la configuration automatisée des travaux pour la production en petites séries de différents lots de produits.

Table d'opération séparée

Une table d'opération indépendante pour le placement pratique d'un ordinateur.

Emballage et expédition

Profil de l'entreprise

Fondée en 2001 et basée dans la ville de Dongguan, province du Guangdong, LiShunyuan opère depuis un atelier moderne standardisé de 20 000 mètres carrés. Après 18 ans de développement constant, l'entreprise a établi des réseaux complets de vente et de service après-vente dans toute la Chine, avec des produits exportés dans plus de 40 pays en Europe, en Amérique, en Asie du Sud-Est, en Amérique du Sud, au Moyen-Orient et en Afrique.
