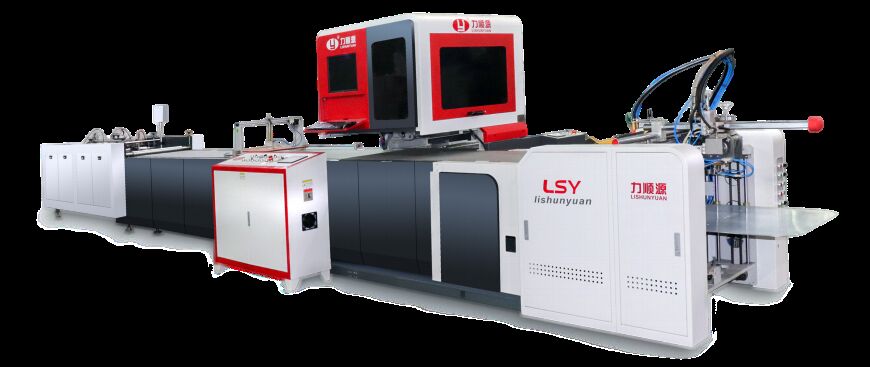

LY-4510C-PK Machine automatique de fabrication de couvertures (positionnement visuel)
La LY-4510C-PK est une machine de fabrication entièrement automatique avec une technologie de positionnement visuel avancée.réalisant une précision de positionnement de ±0.05 mm. La machine est capable de produire des boîtes rigides, des couvercles durs et des doublures séparément ou simultanément, avec une vitesse de production de 15 à 30 pièces par minute.Son système d'alimentation modulaire servo-conduit empêche les doubles feuilles et le désalignement, tandis que les systèmes de circulation et de chauffage de la colle assurent une application cohérente de l'adhésif et un nettoyage facile.
Équipé de servomoteurs indépendants pour l'alimentation, le laminage et le transport, le LY-4510C-PK offre une coordination solide et un temps de configuration réduit.La section pliante est équipée d'une ceinture et d'un enveloppe à commande servo pour un alignement précis des bords sans lacunesLes principaux paramètres techniques comprennent une plage de tailles de papier de 120×1100 mm (L) × 95×600 mm (W), une épaisseur de carton de 1×3 mm et une empreinte mécanique de 9500×2550×2000 mm.Avec plus de 200 brevets de procédés et 100 certifications de qualité derrière sa 5ème génération de conception, cette machine offre une production fiable et de haute précision pour l'industrie des boîtes rigides et des couvertures.
Principales caractéristiques
- Contrôle indépendant par différents servomoteurs pour l'alimentation, éviter double feuille et inclinaison.
- Dans 2 ensembles de caméras de haute précision et YAMAHA bras robot, précision de positionnement de ± 0,05 mm. YAMAHA bras robot sont adoptés pour positionner avec précision toutes sortes de produits, tels que le fabricant de couverture dure,couches,etc.

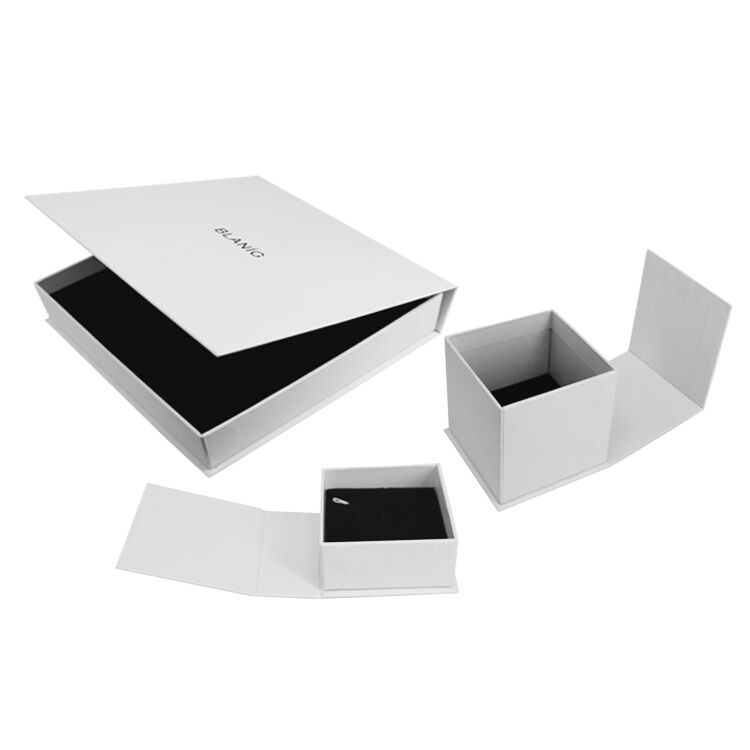

- Capable de produire des boîtes rigides et des couvertures (casseuse) et des doublures.
- Capable de produire boîte et boîtier en même temps, Capacité jusqu'à 15-30 PCS/Min.
- Facile à mettre en place améliorer la productivité et augmenter les bénéfices de l'entreprise.
La coupe Excel se compose des sections suivantes:
| Appareil de traitement |
|
|
- Structure de l'équipement de cames de l'imprimante: en prenant d'abord un morceau de papier et en le soufflant dans le rouleau, le pourcentage de défauts est réduit.
- (1) Adopté un système de circulation qui convient à la colle chaude et blanche pour éviter les éclaboussures de colle et réduire votre temps de nettoyage, ce qui stabilise le fonctionnement de la machine;(2) Adoption d'un système de chauffage qui chauffe à temps régulier et à température constante pour éviter les temps d'attente; (3) avec un mélangeur (bétisseur) à l'intérieur, qui peut remuer la colle uniformément pour assurer la même viscosité de la colle sur le papier et réduire le pourcentage de défauts causés par une colle de qualité inférieure;
- L'alimentateur, le rouleau, la bande transporteuse ont leur propre servo-moteur et fonctionnent dans leur ensemble avec une forte coordination et stabilité, ce qui peut réduire le temps de débogage,améliorer la productivité et augmenter les bénéfices des entreprises.
- Le rouleau adhésif est en acier carbone moyen avec sa surface recouverte d'acier inoxydable 304, ce qui rend votre machine beaucoup plus durable et très facile à nettoyer,qui peut vous aider à réduire les coûts d'entretien.
|
|
Positionnement
|
- Japon Yamaha Robot Arm pour avoir repéré la boîte grise.
- Deux caméras avec lentilles dans un système de traçage de 10 millions de pixels.
- Double caméra avec bobine XY pour le positionnement.
- Précision de positionnement de 0,01 mm.
|
|
Appuyer
|
- Armure de succion robotisée multiple capable de choisir à partir de la taille maximale: L840MM W:430MM
- Zone de stockage avec deux systèmes pour l'alimentation de la planche. poussée de fond et poussée de succion pour éviter les rayures.
|
| Le pliage |
- Première longueur du côté en utilisant le pliage de la ceinture.
- Utilisation de plusieurs rouleaux sous pression et d'une ceinture à double couche pour le guidage et la compression.
- S'assurer que les matériaux sont correctement alignés et alimentés sans lacunes sur les bords ni déversements de matériaux, ce qui donne un produit fini plus dense et plus compact.
|
|
|
- Large côté avec contrôle servo, facile à installer.
- La ceinture assure le positionnement synchronisé.
- Les rouleaux de pressage des coins compriment préalablement les bords avant de plier les bords courts.
|
|
|
- Côté court avec enveloppe pneumatique des bords, veiller à ne pas créer d'écart sur le côté.
- La longueur du côté suit la configuration numérique sur l'écran tactile, la configuration facile pour changer de nouveau travail.
|
Spécification technique
|
Modèle
|
LY-4510C-PK |
|
Taille du papier ((L*W)
|
L:120 à 1100 mm W:95 à 600 mm |
|
Taille pour le couvercle et la doublure (L*W)
|
L:120 à 1050 mm W:100 à 500 mm |
|
Épaisseur du papier
|
80 à 300 g/m2 |
|
Taille maximale des pièces de carton
|
6 pièces |
|
Taille minimale de rotation
|
30 mm |
|
Taille minimale du panneau latéral
|
25 mm |
|
Précision de précision
|
± 0,05 mm |
|
Vitesse
|
15 à 30 feuilles/min |
|
Épaisseur du carton
|
1 à 3 mm |
|
Énergie électrique
|
380V/220V/50Hz/3phases |
|
Capacité du réservoir de colle
|
30 kg ou plus |
|
Puissance constante
|
11.5 kW |
|
Taille de la machine
|
L9500 × W2550 × H2000 mm |
|
Poids de la machine
|
3100 kg |
Flux de processus
Pour le couvert et la doublure:
