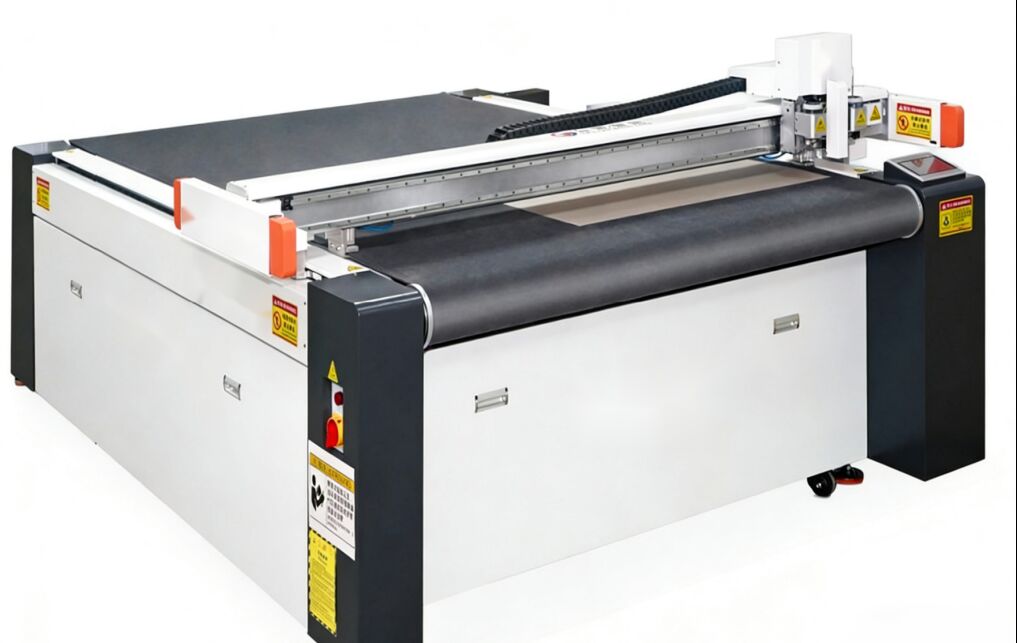

Machine de découpe de matériaux flexibles non métalliques sans matrice LY-PK-1816RM (machine de fabrication d'échantillons)
La LY-PK-1816RM est une machine de découpe sans matrice pour les matériaux flexibles non métalliques, conçue pour la fabrication d'échantillons d'emballage et d'impression et la production en petits lots. Cette machine intègre des fonctions de découpe, de rainage, de rainurage et de demi-coupe, supportant des matériaux jusqu'à 50 mm d'épaisseur tels que le carton gris, le carton ondulé, l'EVA et la mousse.
Il présente de nombreux avantages clés tels qu'une précision de ± 0,05 mm, le réglage automatique des outils, la prise en charge des fichiers CAO/DXF et un système d'aspiration intégré qui peut garantir un fonctionnement précis et fiable. Son couteau oscillant et sa molette de rainage offrent des coupes nettes et des plis uniformes sur les matériaux fins et épais. Les outils d'enregistrement et de rainurage de caméra en option améliorent encore sa flexibilité pour un prototypage rapide et une production en faible volume.
Principales fonctionnalités
- Conçu spécifiquement pour la fabrication d'échantillons et la production personnalisée en petits lots dans l'industrie de l'emballage et de l'impression.
- Cette machine dispose d'un système de servocommande haut de gamme et ne nécessite aucun moule de découpe.
- Il est compatible avec une large gamme de matériaux, notamment le carton gris, le carton, le carton ondulé, l'EVA, etc.
- La conception multifonction intègre la découpe, le rainage, le rainurage et la demi-coupe, ce qui en fait une machine adaptée à de multiples applications. Il est idéal pour la fabrication de boîtes d’emballage et d’échantillons de papier, et prend également en charge la production en petits lots.
Détails mécaniques
|
|
Le cadre en acier intégré est soudé à partir d'acier épais à haute teneur en carbone, garantissant ainsi l'absence de déformation ou de vibration lors d'un fonctionnement à grande vitesse à long terme. Il offre des performances mécaniques stables, garantissant la précision de coupe et la longévité de la machine.
|
|
|
Système d'aspiration intégré qui active intelligemment les zones de vide en fonction de la taille du matériau, offrant un maintien plus fort et plus uniforme et améliorant considérablement la planéité de la feuille. Il empêche le soulèvement et le déplacement des bords et convient aux planches fines et épaisses.
|
|
|
Deux têtes de travail à entraînement indépendant permettent à plusieurs outils de fonctionner en continu et les outils sont interchangeables entre les modules. Ainsi, une seule machine gère la découpe, le rainage, le rainurage et le traçage. Avec une épaisseur de coupe maximale de 50 mm, la machine est compatible avec le carton ondulé, le carton gris, le carton, la mousse fine, le cuir et d'autres matériaux en feuille, répondant ainsi aux besoins quotidiens de fabrication d'échantillons.
|
|
|
Le système de réglage automatique des outils intégré permet un réglage automatique et une compensation de longueur en une seule touche après un changement d'outil, ne nécessitant aucun étalonnage manuel. Cela garantit un changement rapide avec une grande précision. Le système de transmission servo-entraîné de haute précision offre une précision de coupe allant jusqu'à ± 0,05 mm et produit des bords propres et sans bavures.
|
|
|
Vous pouvez importer directement des fichiers CAO, AI ou DXF et générer des chemins de découpe en un seul clic, permettant à la machine de découper n'importe quelle forme complexe sans courbe d'apprentissage.
|
|
|
Les composants clés sont protégés contre la poussière et les débris, ce qui entraîne de faibles taux de défaillance et une maintenance de routine simple. De plus, la faible consommation d’énergie garantit un fonctionnement respectueux de l’environnement et rentable. L'optimisation intelligente du chemin permet un traitement rapide, raccourcissant le cycle de fabrication des échantillons et permettant une réponse rapide aux demandes d'échantillons des clients.
|
Exemples de fonctions
|
|
1. Rainurage (V/U-Groove)
Rainurage V/U commutable, formage en une étape pour les matériaux rigides et souples.
|
|
|
2. Découpe à moitié découpée
Découpe à moitié coupée, coupe la couche supérieure uniquement pour des pièces faciles à déchirer et à connecter.
|
|
|
3. Rainage
Rainage uniforme, pas de fissures ni de plis lors du pliage.
|
|
|
4. Découpe complète
Aucun moule requis, découpe précise et complète, convient pour l'échantillonnage en petits lots. Découpe de haute précision sans froissement sur papier fin et sans éclatement des bords sur papier épais.
|
|
|
5. Découpe EVA
Coupeur spécial antiadhésif, coupe EVA lisse et propre.
|
|
|
6. Découpe de carton ondulé
Découpe, rainage et rainurage intégrés pour une reproduction précise des structures de cartons.
|
|
|
7. Découpe d'étiquettes adhésives
Découpe en profondeur contrôlée avec précision qui coupe uniquement le papier de face et la couche adhésive tout en laissant le revêtement intact.
|
|
|

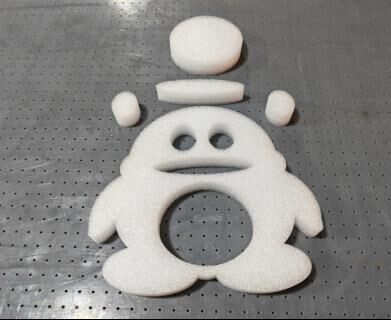

8. Coupe EPE
Capable de découper de haute précision des formes de contour complexes, adapté à divers traitements d'inserts d'emballage.
|
Spécifications techniques
|
Caractéristiques
|
|
|
MAXIMUMfonctionnement vitesse
|
1500 mm/s
|
|
Vitesse de coupe MAX
|
1200 mm/s
|
|
Fonctionnementprécision
|
±0,05 mm
|
|
Thicqualité de la pièce à travailler
|
50mm
|
|
Taille de travail efficace
|
L1800mm*W1600mm
|
|
Alimentation
|
380V±10%
|
|
Puissance totale
|
7,5 kW
|
|
Dimension de la machine
|
L2770*W2580*H1330mm
|
Emballage et expédition :
Présentation de la société :
Fondée en 2001 et située dans la ville de Dongguan, province du Guangdong, LiShunyuan dispose d'un atelier standardisé moderne de 20 000 mètres carrés. Après 18 années de développement constant, la société a construit un réseau complet de vente et de service après-vente à travers la Chine, avec ses produits exportés dans plus de 40 pays et régions couvrant l'Europe, l'Amérique, l'Asie du Sud-Est, l'Amérique du Sud, le Moyen-Orient et l'Afrique.
L'innovation constitue le principal atout concurrentiel de LiShunyuan. La société détient des droits de propriété intellectuelle indépendants sur son portefeuille de produits, qui couvre la série de machines à boîtes rigides et la série de machines à boîtes à clapet. Ces solutions d'équipement sont largement appliquées dans la production de coffrets cadeaux haut de gamme, de boîtes d'emballage pour téléphones portables, de boîtes à cosmétiques, de boîtes de vin et d'alcool, ainsi que d'autres boîtes d'emballage de boutique haut de gamme.
Fidèle à la philosophie de développement « Le client d'abord, servir le globe » et adhérant à la stratégie de développement « Viser la perfection, forger de nouvelles voies », LiShunyuan s'engage dans la R&D et le développement de nouveaux produits haute performance et haute efficacité pour l'industrie de l'emballage, et est à l'avant-garde de l'avancement rapide de l'automatisation intelligente au sein du secteur.
Nos services et notre force
Nous proposons des machines compétitives dans l’industrie, une équipe de contrôle qualité professionnelle et un service client complet. Chez LiShunyuan, nous accordons une grande importance à fournir une assistance complète à nos clients – depuis la consultation avant-vente et le développement de machines personnalisées adaptées à des exigences spécifiques, jusqu'à la fabrication d'équipements de fabrication de boîtes et un support après-vente continu et approfondi. Nous nous engageons à fournir une efficacité de production maximale, une précision extrême et une qualité supérieure constante pour les boîtes d'emballage de boutique, le tout entièrement aligné sur les besoins uniques de chaque client.
