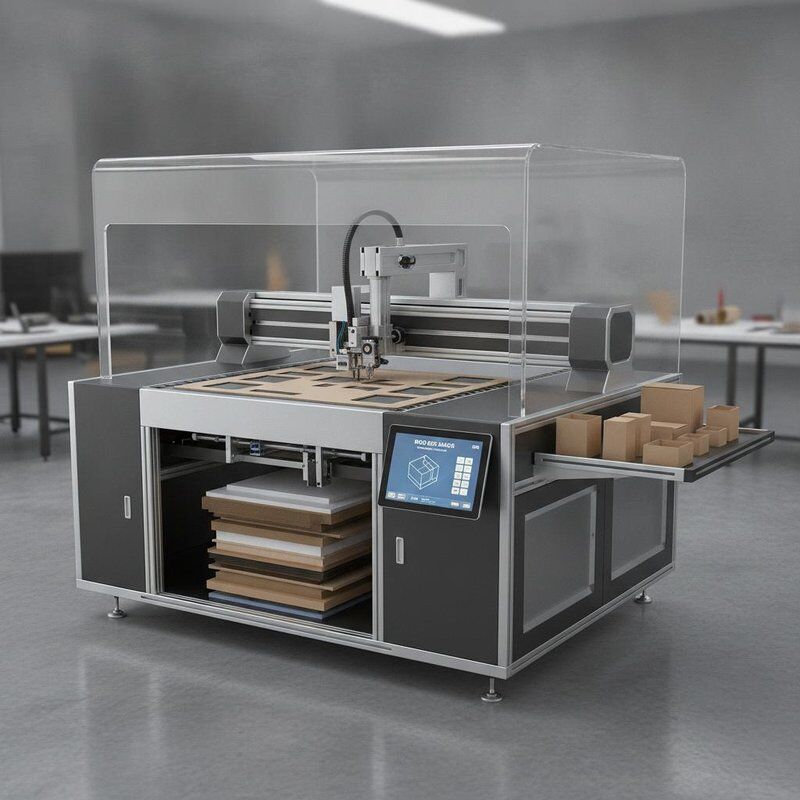

Machine de fabrication de boîtes rigides conçue pour la fabrication d'échantillons et la production personnalisée en petits lots avec coupe de matériaux flexible

Le cadre en acier intégré est soudé à partir d'acier à haute teneur en carbone épaissi, ce qui garantit l'absence de déformation ou de vibration en fonctionnement à haute vitesse à long terme.garantissant la précision de coupe et la longévité de la machine.

Système d'aspiration intégré qui active intelligemment les zones de vide en fonction de la taille du matériau, offrant une retenue plus solide et plus uniforme et améliorant considérablement la planéité de la feuille.Il empêche le levage et le déplacement des bords, et convient à la fois aux planches fines et épaisses.

Deux têtes de travail entraînées indépendamment permettent à plusieurs outils de fonctionner en continu, et les outils sont interchangeables entre les modules.d'une épaisseur de coupe maximale de 50 mm, la machine est compatible avec le carton ondulé, le carton gris, le carton, la mousse fine, le cuir et d'autres matériaux de tôle, répondant aux besoins quotidiens de fabrication d'échantillons.

Le système de réglage automatique intégré de l'outil permet un réglage automatique et une compensation de longueur en une seule touche après un changement d'outil, sans calibrage manuel.Cela assure un changement rapide avec une grande précision.Le système de transmission servo-entraîné de haute précision offre une précision de coupe allant jusqu'à ± 0,05 mm et produit des bords propres et exempts de taches.

Vous pouvez importer directement des fichiers CAD, AI ou DXF et générer des chemins de coupe en un clic, permettant à la machine de couper n'importe quelle forme complexe avec une courbe d'apprentissage nulle.

Les composants clés sont protégés contre la poussière et les débris, ce qui se traduit par un faible taux de défaillance et une maintenance de routine simple.une faible consommation d'énergie assure un fonctionnement respectueux de l'environnement et rentableL'optimisation intelligente du chemin permet un traitement rapide, raccourcit le cycle de fabrication des échantillons et permet une réponse rapide aux demandes d'échantillons des clients.

1.Grooving (V/U-Groove) (Grooving) (Grooving) (V/U-Grooving) (Grooving) (Grooving) (Grooving) (Grooving) (Grooving) (Grooving) (Grooving) (Grooving) (Grooving) (Grooving) (Grooving) (Grooving) (Grooving) (Grooving) (Grooving) (Grooving) (V/U-Groove) (Grooving) (Grooving) (Grooving) (Grooving) (Grooving)

Réglage V/U commutable, en une étape pour les matériaux rigides et mous.

2.Coupe à demi-coupe

Coupe à demi-coupe sous pression, coupe la couche supérieure uniquement pour les pièces faciles à déchirer et à connecter.

3- Elle augmente.

Rides uniformes, pas de fissuration ou de rides lors du pliage.

4.Toute coupe à la matrice

Aucun moule requis, une coupe précise, adaptée à l'échantillonnage de petits lots, une coupe de haute précision sans rides sur du papier mince et sans bords éclatés sur du papier épais.

5Coupe par EVA

Un coupeur antiadhésif spécial, coupe EVA lisse et propre.

6.Coupe de planches ondulées

Coupe intégrée, pliage et fentes pour une reproduction précise des structures en carton.

7.Coupe d'étiquettes adhésives

Découpe sous pression à haute précision qui coupe uniquement le papier de face et la couche d'adhésif tout en laissant la doublure intacte.

8.Coupe à mousse

Capables de couper avec une grande précision des formes de contours complexes, en combinaison pour différents emballages, le traitement des inserts.

En photo

Nom

Introduction au projet

Système de contrôle du mouvement

Système de contrôle de mouvement haut de gamme à haute vitesse à 6 axes: propriété intellectuelle exclusive, mouvement précis de la tête de coupe, mouvement en courbe lisse.

Couteau électrique à oscillation à haute fréquence

Moteur Maxon à haute fréquence intégré, vitesse allant jusqu'à 18 000 tr/min, équipé d'une lame en acier tungstène spécialement durcie.carton de nid d'abeille, carton KT, carton en mousse de PVC) avec une vitesse rapide, des bords lisses et soignés.

Outil de traction du couteau

Convient pour les matériaux d'épaisseur ≤ 5 mm. Vitesse de coupe plus rapide par rapport au couteau oscillant.

Ensemble de roues de pliage

Quatre roues de pliage de différentes largeurs disponibles. crée des plis parfaits sur divers cartons ondulés et cartons. roue de pliage en PVC en option pour le pliage en PVC.

Plotter Pen (plume à dessin)

Un stylo neutre et un stylo à base d'huile, utilisés pour dessiner sur du papier ou du carton et pour le débogage de précision de la machine.

Port de transmission Ethernet

Transmission de données flexible et stable, forte expandabilité de l'automatisation. Prend en charge la mise à niveau et la maintenance à distance, et permet le contrôle de la machine et l'appel de fichiers dans un réseau local.

Contrôleur de circuit intégré

Contrôleur de circuit intégré de haute performance (pas une carte mère d'ordinateur). peut être connecté à n'importe quel ordinateur ordinaire (y compris les ordinateurs portables)Si l'ordinateur tombe en panne, il peut être facilement remplacé par un ordinateur ordinaire pour faire fonctionner la machine.

Protection de la sécurité

Conception simple et élégante de la sécurité anti-collision. dispositif de rideau infrarouge intégré avec réponse sensible, assurant la sécurité de l'opérateur et le fonctionnement fiable de la machine.

Plaque en aluminium Honeycomb de qualité aéronautique + table de travail en PVC poreux

Première utilisation dans l'industrie de plaques d'aluminium de nid d'abeille de qualité aéronautique: robustes, résistantes aux intempéries, à haute planéité, pas facilement déformées sous lourde charge.Circulation de l'air en douceur à travers la structure interne du nid d'abeille. aspiration sous vide en zone en option

Écran tactile

Réglage numérique et stockage préréglé pour la profondeur et la pression du couteau via l'écran tactile.

Module de pompe à air

Un puissant module de pompe à air sous vide maintient le matériau fermement sur la table de travail, permettant un traitement personnalisé du produit via le système de contrôle du mouvement.

Module de positionnement laser

Le module de positionnement à double curseur permet une découpe rapide et précise des matériaux imprimés à l'aide d'un positionnement manuel en deux points.

Détection de la table de travail

Détection automatique des données de planéité de la table de travail via le module de détection de la table de travail.

En photo

Nom

Introduction au projet

Outil de rainure en carton gris

Spécialement conçu pour les rainures de plaques grises, réglable sous plusieurs angles: 0°~135°, réglable librement.

Outil de rainure en carton

Conçu pour les rainures de carton, auto-adaptable à la table de travail, avec une conception anti-pénétration, permet de réaliser facilement des rainures de haute précision pour le carton.

Outil de rainure V-CUT

SUpports de rainures pour carton de nid d'abeille, carton KT, et de nombreux autres matériaux, avec un angle réglable de 0° à 120°

Outil de rainure de cadre d'image

Des rainures fixes à 90°, spécialement pour les cadres, les plaques souples, les plaques d'absorption du son, etc., pour les rainures à 90°.

Outil de coupe de baiser

Conçus pour couper (penétrer partiellement) des matériaux autoadhésifs, des films publicitaires rétroéclairés, etc. Lorsqu'ils sont utilisés avec un système d'enregistrement de caméra de précision,Les formes irrégulières complexes peuvent être facilement coupées.

Outil de vibration de 2 mm

Outil de découpe par vibration de mousse à course de vibration de 2 mm, spécialement conçu pour couper des matériaux en mousse jusqu'à 50 mm d'épaisseur, tels que mousse EPE perle, mousse EVA, éponge, etc.

Système d'enregistrement de caméra

Coupe rapide et précise des matériaux imprimés via le système d'enregistrement par caméra.Le module de tri des tâches QR intégré permet la configuration automatisée des tâches pour la production de petits lots de différents lots de produits.

Tableau d'opération séparé

Une table d'opération indépendante pour un placement pratique d'un ordinateur.
