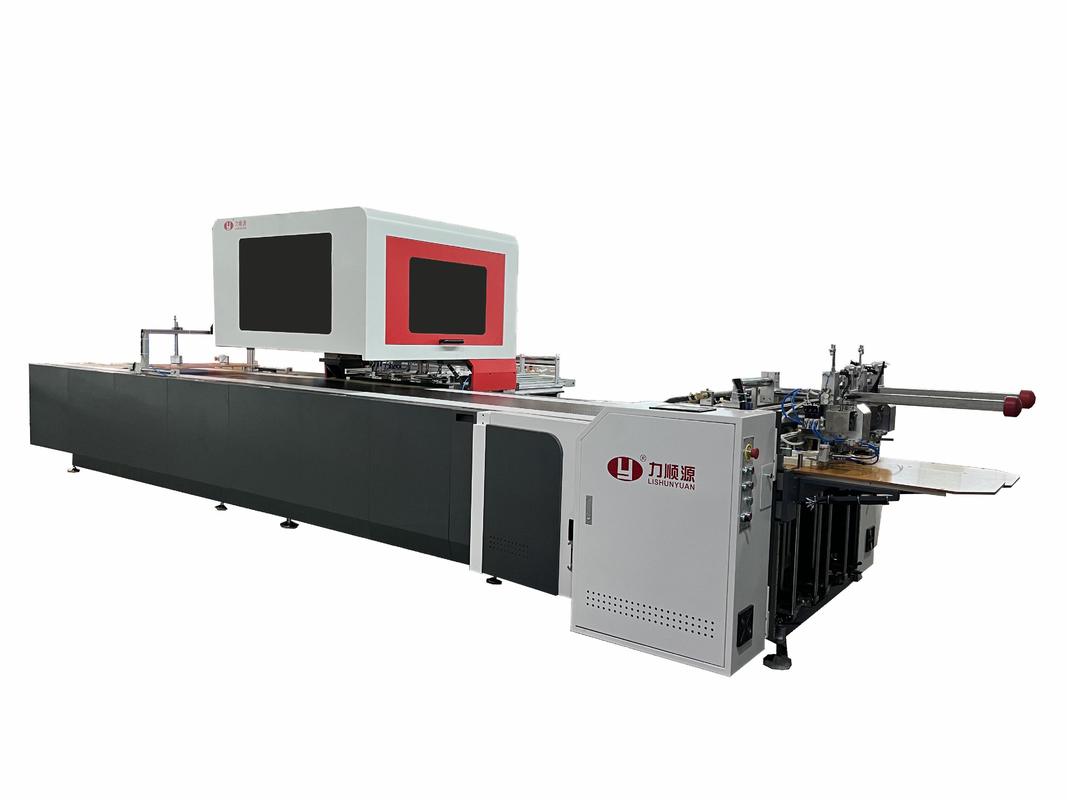

Machine automatique de positionnement de boîtes doubles pour boîte téléphonique, boîte cadeau, boîtier
Définition
La machine à coller à double positionnement visuel convient à diverses boîtes cadeaux de haute qualité nécessitant un collage précis, telles quedes boîtes téléphoniques, des boîtes cosmétiques, des boîtes à bijoux, des boîtes à montres et des boîtes à vin.
Il permet de positionner et de coller avec une grande précision des boîtes rigides, des boîtiers, des tiroirs, des boîtes de forme irrégulière, etc.
Caractéristiques du produit
1. position d'alimentation double et contrôle indépendant par différents servo moteur. plus stable pour exécuter le papier d'épaisseur différente en même temps.
2. Contrôle indépendant par différents servomoteurs pour l'alimentation, éviter double feuille et inclinaison.
3. Dans 4 ensembles de caméras de haute précision et YAMAHA bras robot. précision de positionnement de ± 0,05 mm. YAMAHA bras robot sont adoptés pour positionner avec précision tous les types de produits, tels que la boîte rigide,fabricant de boîtes, revêtement, boîte en plastique, boîte en bois, boîte de forme irrégulière, etc.
4. Capable de produire une boîte rigide et un boîtier dur en même temps
5- Capable de produire boîte et boîtier en même temps, Capacité jusqu'à 35-45 PCS/Min.
6Facile à mettre en place, améliorer la productivité et augmenter les bénéfices des entreprises
7- Réduit les investissements qui se chevauchent pour répondre à la demande de produits, améliore le service des machines
Détails:
| Contrôle séparé de l'alimentation par servo |
Quatre caméras |
Yamaha bras robotisé |
|
|
|
|
1L'alimentateur est contrôlé par un servo-moteur et un servo-contrôle séparé avec une fonction de levage différente pour l'alimentation de la pile.
3. table d'alimentation contrôlée indépendamment et rouleau de feuille contrôlée indépendamment. éviter l'incohérence de la longueur du papier entre les deux feuilles.
|
1. caméra allemande Balser avec lentille japonaise dans 10 millions système de traçage de pixels
2Quatre caméras avec un robot YAMAHA travaillant sur une bobine XY pour le placement.
3La précision de positionnement atteint ± 0,05 mm
|
1- Multiple bras robot pour repérer la boîte ou les couvertures.
2Le bras peut travailler avec seulement deux boîtes ou séparer avec une grande feuille de couverture.
|
| |
|
|
| Fonctions pour le couvercle dur |
Fonctions d'alimentation des boîtes doubles |
Fonctions de revêtement |
|
1. taille de couverture dure capable de faire 1000 * 500 mm.
2Il peut faire 6 pièces au maximum.
3La colonne vertébrale minimale est de 30 mm.
|
1- Capable de travailler deux boîtes ou boîte et couverture en même temps.
2- Le collier peut se connecter en ligne.
|
1. taille de couverture dure capable de faire 1000 * 500 mm.
2. revêtement avec la partie inférieure, d'abord aspirer vers le bas puis pousser à la zone de positionnement, éviter les rayures.
|
Flux de processus:
Pour les boîtes:
Pour la couverture dure:
Pour les boîtes à manches:
Paramètres de la machine:
| Taille du papier |
feuille unique |
feuille double |
| Coupe de couleur |
L'épaisseur: 80 à 375 mm |
| L: 120 à 1000 mm |
L: 120 à 900 mm |
| Épaisseur du papier |
100 à 350 g/m2 |
| épaisseur du carton |
2> mm |
| Taille de la boîte finie |
L: 65 à 700 mm |
L :65-350 mm |
| W: 65 à 400 mm |
L'épaisseur est de 65 à 350 mm. |
| H: 5 à 120 mm |
H: 5 à 120 mm |
| Taille du boîtier fini |
L: 65 à 1000 mm |
L :65-375 mm |
| W:65 à 500 mm |
L'épaisseur de l'équipement doit être comprise entre 6 et 75 mm. |
| Précision de précision |
± 0,05 mm |
| Puissance maximale |
11 kW |
| Largeur minimale de la colonne vertébrale |
30 mm |
| Lacunes dans le dossier |
1 à 4 mm |
| Capacité de production |
25 à 45 PCS/MIN |
30 à 45 PCS/MIN |
| Énergie: |
380 V/50 Hz |
| Dimension de la machine: |
L7415 × W2510 × H2000 mm |
| Poids de la machine: |
2 000 kg |

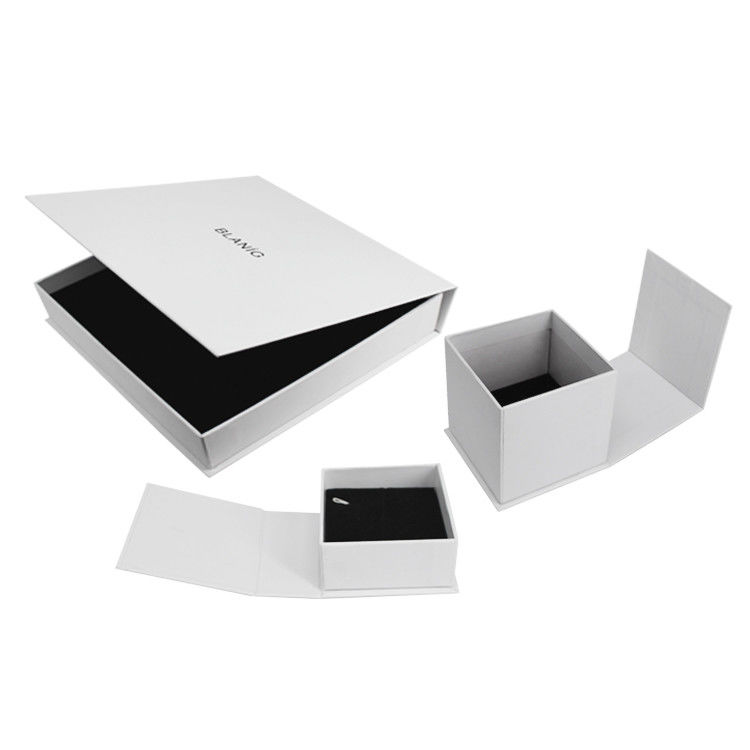

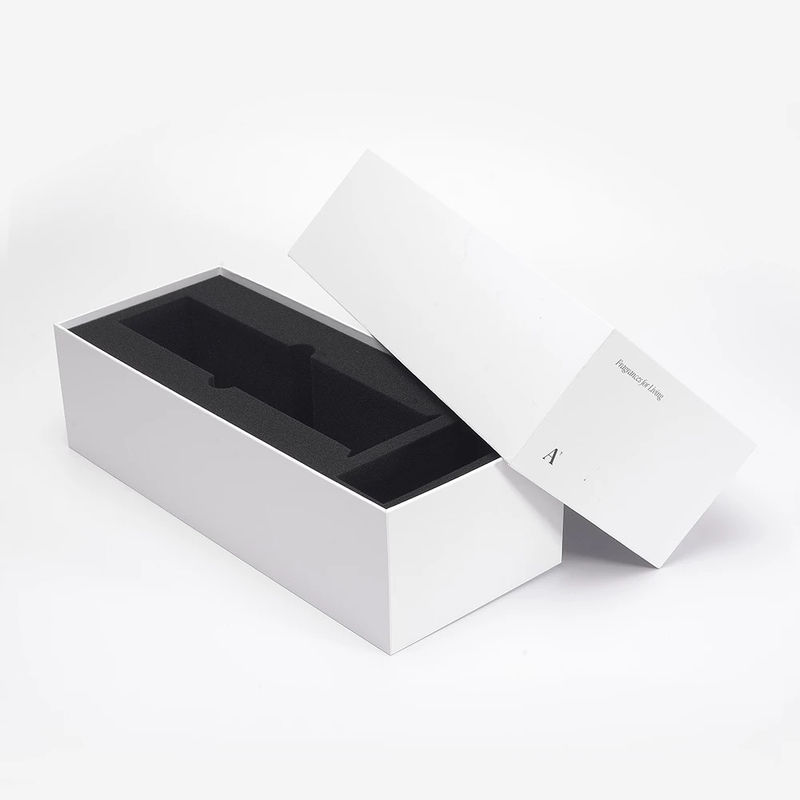

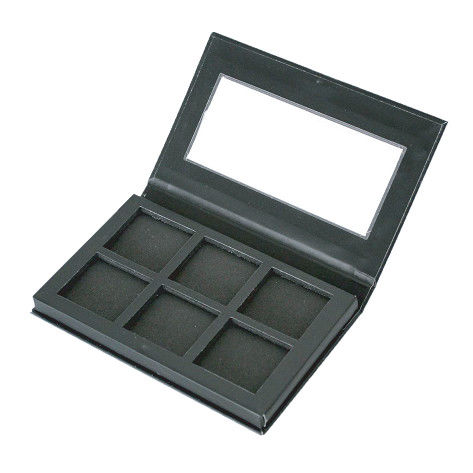

Appliquer à:
Présentation de l'entreprise
LiShunyuan a été fondée en 2001, située dans la ville de Dongguan, province du Guangdong, ville de Daojiao, zone industrielle de Nanya, et dispose d'un atelier standard moderne de 20000 mètres carrés,après 20 ans de développement, la société a formé un réseau complet de vente et un système de service après-vente, un réseau de vente de produits et un système de service après-vente, et vend des produits dans toute la Chine.exporté vers l'Europe et les États-Unis, Asie du Sud-Est, Amérique du Sud, Moyen-Orient, Afrique et ainsi de suite plus de 40 pays et régions.
Ateliers
Emballage et expédition
FAQ:
1.Qu'en est-il de la garantie de la machine?--- 1 an de garantie incluant le remplacement gratuit des pièces de la machine (les consommables ne sont pas inclus).
2.Quel est le temps de production pendant la commande?---- Dans les 7-30 jours ouvrables.
3.Est-ce que l'emballage est solide?----Oui, bien sûr! Tout notre emballage d'exportation est avec un boîtier en bois solide, tous sont confirmés à l'exportation de l'emballage standard.
