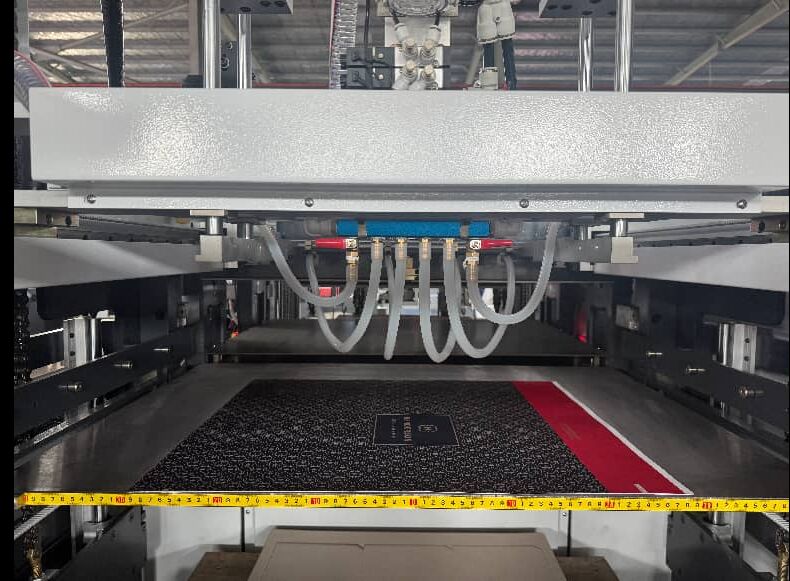

LY-DS650 Machine de découpe automatique
(aucun point de connexion, uniquement pour carton gris)
La machine de découpe automatique LY-DS650 est dotée d'une technologie d'alimentation circulaire innovante qui élimine les temps d'arrêt pour le réapprovisionnement en matériaux, garantissant une production continue à haute vitesse. Son réglage intelligent de la matrice à une touche calibre automatiquement la position d'alimentation en fonction des dimensions du produit, réduisant considérablement le temps de configuration et augmentant votre rentabilité.
Équipée d'un système de verrouillage pneumatique de la matrice et d'un interverrouillage de sécurité, la machine sécurise fermement la plaque de matrice pour éviter tout desserrage pendant le fonctionnement, garantissant un enregistrement précis et éliminant les risques de sécurité. Avec des performances stables et à faibles vibrations et des commandes de sécurité externes intégrées pour l'alimentation et le réglage, elle offre un fonctionnement fiable tout en protégeant vos travailleurs.
Caractéristiques :
l L'alimentation circulaire réduit les temps d'arrêt pour le réapprovisionnement en matériaux et améliore efficacement l'efficacité de la production.
l Fonctionnement facile et réglage intelligent de la matrice. Il suffit d'entrer les dimensions du produit, et la machine calibre automatiquement la position d'alimentation, ce qui permet de gagner du temps de configuration et d'augmenter les profits de l'entreprise.
l Performances stables, fonctionnement général fluide et sans vibrations avec un faible taux de défaillance, garantissant une productivité élevée.
lLa structure compacte permet d'économiser de l'espace dans l'atelier et de réduire les coûts d'exploitation de l'entreprise.
Analyse des goulots d'étranglement et des points faibles des clients:
|
|
|
|
Avantages de la conception à points de connexion
|
Inconvénients de la conception à points de connexion
|
|
1. Assure l'intégrité du processus de production : Les produits finis et les déchets après la découpe ne seront pas complètement séparés ou dispersés. Il assure un transport stable des feuilles et garantit le bon déroulement des procédures ultérieures, y compris l'alimentation du papier, la livraison et le collage des boîtes, en évitant les temps d'arrêt de l'équipement et le rejet de produits causés par des feuilles dispersées.
|
1. Augmente les procédures de traitement ultérieures :
Les points de connexion entre les produits et les déchets nécessitent une rupture manuelle ou une élimination des déchets par un équipement professionnel, ce qui augmente encore la complexité du travail ultérieur et les coûts de main-d'œuvre. Son efficacité est bien inférieure à celle du processus sans connexion.
|
|
2.Améliore l'efficacité de l'élimination des déchets et des post-traitements. Les points de connexion permettent aux déchets de tomber de manière ordonnée à la station de dépouillement et empêchent les déchets dispersés de bloquer l'équipement, ce qui convient particulièrement aux machines de découpe automatiques.
|
2. Sujet aux défauts de bord :
Après avoir rompu les points de connexion, des protubérances, des bavures ou des encoches resteront sur les bords du produit. Une conception inappropriée peut entraîner des défauts apparents après le formage, affectant la qualité de l'apparence. Dans certains cas, une découpe secondaire est nécessaire, ce qui entraîne des coûts de main-d'œuvre plus élevés.
|
|
3. Faible coût et technologie mature. La création de points de connexion ne nécessite qu'un simple traitement d'encoche sur la matrice de découpe sans équipement supplémentaire, ce qui résout efficacement le problème des feuilles dispersées. C'est une solution à faible coût couramment utilisée dans l'industrie.
|
3.Contrôle difficile des points de connexion :
La largeur, la quantité et la position des points de connexion nécessitent un réglage précis. Des connexions excessivement larges entraînent une élimination difficile des déchets et des dommages aux bords ; des connexions trop étroites provoquent une rupture prématurée et une dispersion des feuilles pendant la découpe, ce qui augmente les exigences pour la fabrication des matrices et le débogage de la machine.
|
|
4. Limite la compatibilité des processus :
Pour les matériaux ultra-minces, à haute rigidité ou laminés spéciaux, le déchirement et la délamination se produisent facilement aux points de connexion. Pour les produits de haute précision tels que les accessoires électroniques, les marques de connexion résiduelles affectent également les performances d'application.
|
Caractéristiques
|
|
Plateau d'alimentation circulaire de 1200 mm de haut
Le chargement unique permet une production continue de longue durée, réduit l'intensité du travail d'alimentation des ouvriers, réduit considérablement les temps d'arrêt pour le réapprovisionnement en matériaux et améliore considérablement l'efficacité de la production.
|
|
|
Interface homme-machine à écran tactile
Facile à utiliser. Il suffit d'entrer les dimensions du produit, et la machine calibre automatiquement les positions d'alimentation et de réception. Les paramètres peuvent être ajustés de manière flexible en fonction des exigences de production pour un réglage rapide de la matrice. Temps de réglage en 20 minutes.Comparaison :
|
|
|
.Comparaison :
|
|
|
Mécanisme d'entraînement principal (volant d'inertie et arbre excentrique)
|
|
|
;Réduit les vibrations, améliore la stabilité opérationnelle.;Réduit les vibrations, améliore la stabilité opérationnelle.;Réduit les vibrations, améliore la stabilité opérationnelle.La plaque de découpe est fermement pressée sur le plateau supérieur pour éviter tout déplacement et desserrage pendant le fonctionnement, garantissant une grande précision d'enregistrement de la découpe. Par rapport au verrouillage traditionnel par boulons, la plaque de pression pneumatique permet un verrouillage et un déverrouillage en un clic, réduisant considérablement le temps de changement de matrice et de configuration de la machine.
|
|
|
Le cylindre de verrouillage est équipé d'une fonction d'interverrouillage. La machine ne démarre la découpe qu'après que la plaque de matrice est entièrement verrouillée en place, évitant ainsi les défaillances d'équipement et les accidents de sécurité dus à des matrices desserrées.
|
|
|
Dispositifs de protection de sécurité
|
|
|
:Le chargement, le réglage, le positionnement des feuilles, ainsi que l'alimentation et la réception, peuvent tous être effectués de l'extérieur de la machine. Protège la sécurité des travailleurs.Comparaison :
|
Élément de comparaison
|
Machine de découpe manuelle
|
Machine de découpe LSY
|
Efficacité de production Chargement et déchargement manuels, faible vitesse et faible rendement
|
|
Alimentation circulaire automatique, production continue avec une efficacité considérablement améliorée
|
Coût de la main-d'œuvre
|
Opérateur dédié requis avec une forte intensité de travail Un opérateur gère plusieurs machines, réduisant les coûts de main-d'œuvre et d'emploi
|
|
Précision de la découpe
|
Alignement manuel avec de grandes erreurs et une qualité instable
|
Positionnement automatique intelligent, enregistrement précis et haute cohérence des produits
|
|
Réglage de la machine et changement de plaque
|
Réglage purement manuel, opération compliquée et longue
|
Réglage intelligent, verrouillage pneumatique rapide de la plaque pour un remplacement efficace, temps de configuration en 20 minutes.
|
|
Performance opérationnelle
|
Vibrations sévères, stabilité moyenne et taux de défaillance élevé
|
Fonctionnement stable avec de faibles vibrations, structure compacte et performances fiables
|
|
Protection de la sécurité
|
Protection de base avec des risques opérationnels élevés
|
Dispositifs d'interverrouillage de sécurité intégrés pour une plus grande sécurité opérationnelle
|
|
Coût global
|
Faible coût d'achat initial mais forte consommation de main-d'œuvre à long terme
|
Investissement initial plus élevé, mais réduction des coûts à long terme, amélioration de l'efficacité et profits plus élevés
|
|
Paramètres techniques :
|
|
Modèle :
|
LY-DS650Découpe
|
Pressage plat
|
Taille maximale d'alimentation papier
|
|
900*640mm
|
Minimum
|
|
Taille d'alimentation papier
|
250*400mm
|
|
Taille maximale de découpe 890*630mm
|
Pression de coupe maximale
|
|
125T
|
Papier traitable
|
|
300g
|
≤
|
|
Carton gris
|
≤ 1700-1770 fois/heure Vitesse maximale de la machine de précision 1700-1770 fois/heure Hauteur maximale de la pile d'alimentation
|
|
1280mm
|
Hauteur maximale de la pile de réception
|
|
source
|
1270mm
|
|
Source 380V
|
Puissance du moteur principal
|
|
7.5KW
|
Puissance totale
|
|
10KW
|
Poids total
|
|
4,5 tonnes
|
Dimensions hors tout
|
|
3300*1650*2300mm
|
Emballage :
|
|
Présentation de l'entreprise :
|
Fondée en 2001 et située dans la ville de Dongguan, province du Guangdong, LiShunyuan dispose d'un atelier moderne standardisé de 20 000 mètres carrés. Après 18 ans de développement constant, l'entreprise a construit un réseau complet de vente et de service après-vente à travers la Chine, avec ses produits exportés dans plus de 40 pays et régions couvrant l'Europe, l'Amérique, l'Asie du Sud-Est, l'Amérique du Sud, le Moyen-Orient et l'Afrique.
|
L'innovation est la force concurrentielle principale de LiShunyuan. L'entreprise détient des droits de propriété intellectuelle indépendants pour son portefeuille de produits, qui couvre les séries de machines pour boîtes rigides et les séries de machines pour boîtes à clapet. Ces solutions d'équipement sont largement appliquées dans la production de boîtes cadeaux haut de gamme, de boîtes d'emballage pour téléphones portables, de boîtes cosmétiques, de boîtes à vin et spiritueux, ainsi que d'autres boîtes d'emballage de luxe.
Adhérant à la philosophie de développement "Le client d'abord, servir le monde" et à la stratégie de développement "Viser la perfection, ouvrir de nouvelles voies", LiShunyuan s'engage dans la R&D et le développement de nouveaux produits performants et efficaces pour l'industrie de l'emballage, et est à l'avant-garde de la promotion de l'avancement rapide de l'automatisation intelligente dans le secteur.
Nos services et notre force
Nous proposons des machines compétitives dans l'industrie, une équipe de contrôle qualité professionnelle et un service client complet. Chez LiShunyuan, nous accordons une grande importance à la fourniture d'un support complet à nos clients – allant de la consultation avant-vente et du développement de machines personnalisées adaptées aux exigences spécifiques, à la fabrication d'équipements de fabrication de boîtes et à un support après-vente continu et approfondi. Nous nous engageons à fournir une efficacité de production maximale, une précision millimétrique et une qualité constante pour les boîtes d'emballage de luxe, le tout en parfaite adéquation avec les besoins uniques de chaque client.
Certification :
Atelier :
Exposition :
Service après-vente de qualité
Service en 1 heure
Nous répondrons à votre appel de demande de service dans l'heure avec une suggestion de solution.
Service en 12 heures
Le bureau du directeur général traitera directement les plaintes des clients et répondra dans les 12 heures avec une solution.
Intervention dans les 24 heures ouvrables
L'équipe de maintenance sera sur place dans les 24 heures ouvrables pour les clients situés à moins de 500 km de la portée du point de service.
1 fois/mois
En rendant visite aux clients chaque mois, les clients peuvent être rassurés et sans souci.
Service avant-vente
Avant la livraison, le client peut organiser du personnel pour une formation dans notre entreprise. Nous avons des professeurs ingénieurs électroniques et mécaniques professionnels et nous organiserons une formation en direct par des ingénieurs techniques pour le changement de différents produits dans la machine en même temps. Inspecter la machine de manière exhaustive lors de la formation.
Services de vente
Lorsque la machine arrive dans votre entreprise, nous organiserons des ingénieurs techniques pour l'installation et le débogage, et fournirons une semaine de formation gratuite, puis nous effectuerons des services de formation pour la production en grande série.
Service après-vente
Nous établirons des dossiers clients complets, enregistrerons l'utilisation par le client à tout moment, et revisiterons pour connaître l'état d'utilisation et les performances de l'équipement régulièrement. Nous fournirons également des services professionnels de mises à jour logicielles et matérielles, d'amélioration fonctionnelle. Nous avons une équipe de service après-vente expérimentée et solide et un entrepôt complet de pièces de rechange pour satisfaire les clients rapidement et en temps voulu.
